1 长沙电机厂有限责任公司概述

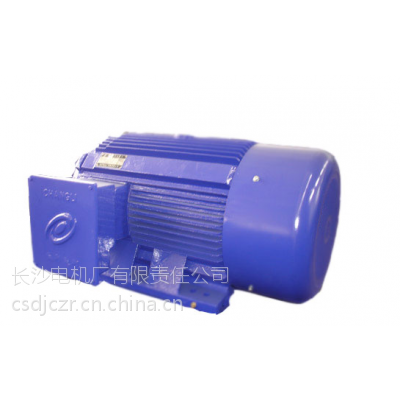

Y2-63～355(IP54～IP55)系列小型低压三相异步电动机是低压三相异步电动机的新系列，是 Y 系列三相异步电动机产品推广以来***次进行国家统一设计达到国外九十年代初期***水平的升级 换代产品。这些产品已大批量生产，远销欧、美、非洲、港澳等 20

多个国家和地区及全国各地，深 受用户欢迎。

本系列产品用料考究，制造精良，具有高效节能、噪声低、振动小、运行可靠、使用安装维修 方便等优点。

本系列电动机的功率等级、电气性能和安装尺寸及公差均符合*** GB755《旋转电机定额和 性能》国际电工委员会标准 IEC34-1《旋转电机定额和性能》和机械行业标准 GB/T4772.1 等。

本系列电动机的外壳防护等级根据 GB4942.1 和 IEC34-5《旋转电机外壳防护等级》的标准分别有

IP54 和 IP55。

本系列电动机的冷却方法根据 GB/T1993 和 IEC34-6《旋转电机冷却方法》的标准为 IC411。 本系列电动机的结构及安装型式为 IMB3(卧式带底脚，端盖无凸缘)，IMB5(机座不带底脚，端盖

有凸缘)，IMB35(机座带底脚，端盖有凸缘)，符合 GB997 和 IEC34-7《电机结构及安装型式代号》的 规定。

本样本内表中列出了 380V 级各种规格电动机的技术数据及安装尺寸，并可派生 440V、660V 级 等各种规格的电动机。

2 长沙电机厂有限责任公司电动机使用范围

本系列电动机可用于驱动各种通用机械如压缩机、通风机、水泵、切削机床、运输机械及其它 机械设备，在矿山、机械、石化行业、发电厂等各种工矿企业中作原动机使用，用以驱动大转动惯 量的鼓风机、磨煤机、轧钢机、卷扬机、破碎机、皮带机等机械的电动机应在订货时提供有关技术 资料，签定技术协议，作为电机特殊设计的依据，以确保电机可靠运行。

电动机正常工作基本条件:

a. 海拔不超过 l000m；

b. 环境空气温度不超过 40℃；***环境空气温度为-15℃；

c. 最湿月月平均相对湿度为 90%同时该月月平均***温度不高于 25℃；

d. 电源频率为 50Hz±l%；

e. 工作电压变化范围不大于额定电压±5%；

f. 电动机定额为连续工作制 S1。

3 长沙电机厂有限责任公司电动机型号说明

电动机型号按 GB4831 的规定由产品代号、规格代号二部分依次排列组成。产品代号由电机系列 代号表示，含义如下:

Y2——***次改进设计的鼠笼转子三相异步电动机

产品规格代号由中心高、铁心长度序号、极数组成。

4 结构说明

电动机机座和端盖均采用高强度铸铁，定子采用外压装结构。中心高 315、355 定子绕组采用扁 铜成型硬绕组或圆铜线散嵌软绕组。采用 F 级绝缘材料，绕组端部固定采用特殊绑扎工艺、牢固可 靠，整个定子采用真空压力浸渍 F 级无溶剂漆（VPI）处理,由此，电动机具有优良可靠的绝缘性能 和防潮、抗冲击能力。

本系列电动机鼠笼转子采用铸铝转子，运行可靠；绕线转子采用 F 级绝缘材料，进行真空压力浸渍 F 级无溶剂漆（VPI）处理。

轴承为滚动轴承，其基本型式的防护等级为 IP54。如电机具有较高的防护等级时，轴承的防护 等级也随之提高。

315～355 电机配备不停机加油和排油装置，可用专用加油工具进行不停机加排油。主出线盒为密封结构，防护等级为IP55。主出线盒位置一般装于电机机座顶部，根据用户需要

也能装于机座侧面。出线盒内有单独的接地端子。

5 鼠笼型异步电动机的起动(Y2系列)

鼠笼型异步电动机的转子采用了***的计算技术来计算鼠笼转子的起动温升和应力，以防电动 机因起动负载过重而导致电机早期损坏。建议用户核查：(1)、被驱动机械设备转动部分的转动惯量 (折算到电动机转速后)应不超过技术数据表中[负载 J]项的数值;(2)、用户的电网应***电动机在起 动过程中的电机端电压不低于额定电压的 85%；(3)、被传动机械的阻力矩特性为水泵、风机类阻力 矩特性。

在上述条件下，电动机允许在实际冷状态下连续起动两次，电动机在两次起动之间为自然停车;

或者在电动机热状态下起动一次。超出以上限制的再次起动电动机应在停车 1 小时以后。 如果需要电动机传动的机械转动部分的转动惯量超过技术数据表中的[负载 J]数值,或要求频繁

起动电动机，或有可能带重负载起动的电动机，务必请事先和我公司联系协商，以便特殊设计，确 保电动机的可靠起动。

6 长沙电机厂有限责任公司订货须知

请在订货时注明以下内容：

a. 电机型号：(Y2-355M1-6)

b. 额定频率：(50Hz) c. 额定功率：(160kW) d. 额定电压：(380)

e. 极数：(6 极)

f. 防护等级：(IP54) g. 冷却方法：(IC411) h. 安装型式：(IMB3)

i. 旋转方向：(顺时针方向[面对电动机轴伸端看])

j. 出线盒位置：(电动机顶部)

7 注意事项

a. 核查被驱动机械设备转动惯量(折算到电动机的转速后)，请查阅前述第 5 章：鼠笼型电动机 的起动；

b. 如工作条件有变化或其它特殊要求，需另签订技术协议方可签订货合同；

c. 样本内表中所列的技术性能数据均为设计值，与实际值接近，供设计选用和定货时参考，但 不能作考核标准，考核电动机的标准按相应的技术条件；

d. 随着技术的进步和有关国内外标准的修改，样本内技术数据及尺寸有所变动，不另行通知， 订货后请向我公司索取正式外形图。
